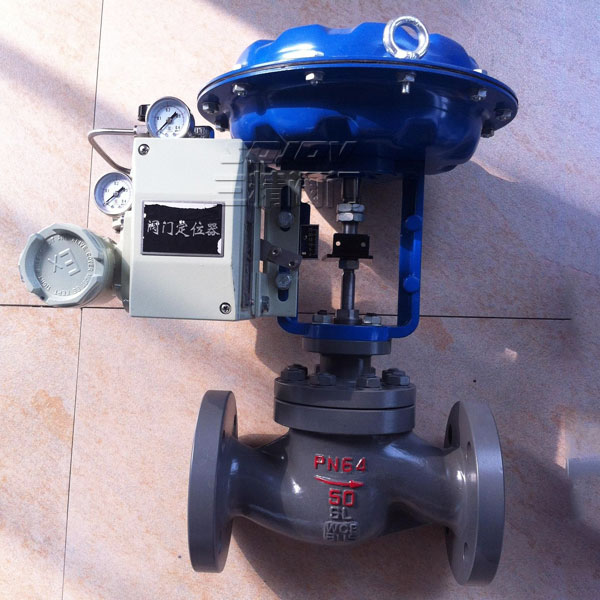

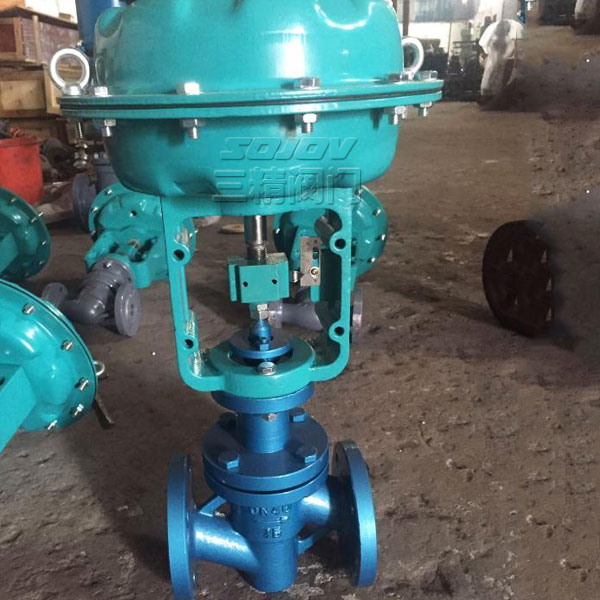

SZXT氣動薄膜隔膜調節閥
氣動薄膜隔膜調節閥概述
SZXT、SZST氣動薄膜(mo)隔膜(mo)調(diao)節閥(fa)(fa),活塞式(shi)隔膜(mo)調(diao)節閥(fa)(fa)（簡(jian)稱(cheng)氣動隔膜(mo)閥(fa)(fa)）采用隔膜(mo)與閥(fa)(fa)體間“山(shan)”形凸出面進(jin)行密封，與外界隔離（無(wu)填料函），閥(fa)(fa)體流路(lu)簡(jian)單、平滑、可復(fu)蓋防腐層，特(te)別(bie)適合(he)于(yu)要求耐腐蝕、劇毒(du)場合(he). 本系列(lie)產品公(gong)稱(cheng)壓力等級有0.6、1.0MPa，閥(fa)(fa)體口徑范圍由(you)20~200mm，適用溫度(du)范圍在150℃以內，泄漏(lou)量為(wei)零
|
氣動調節閥型號(hao)：SZXT AZST |
氣動調節閥 公稱通徑：20MM-200MM |
氣(qi)動調節閥使用壓力(li)：1.6MPA -2.5MPA |
|
氣動調節(jie)閥 連接方式：法蘭(lan)連接 |
氣(qi)動(dong)調節閥 形(xing)式：氣(qi)動(dong) |
氣動調節閥 主(zhu)要功(gong)能：控(kong)制流(liu)量(liang) |
|
氣動調節閥介質：各(ge)種(zhong)介質 |
氣動調(diao)節閥 材質：WCB鑄(zhu)鋼 不銹鋼 |
氣動調節閥標(biao)準(zhun)：機械部標(biao)準(zhun)或定(ding)做非標(biao) |
氣動薄膜隔膜調節閥產品特點
ZXT型采(cai)用多彈簧執行機構，高度及(ji)重量(liang)均可減小(xiao)(xiao)30%。閥(fa)體內表面(mian)有多種材料(liao)涂復層，避(bi)免介質(zhi)(zhi)直接(jie)接(jie)觸(chu)，承受強閥(fa)腐(fu)蝕性介質(zhi)(zhi)的腐(fu)蝕。閥(fa)門關閉(bi)時，內、外泄漏量(liang)為(wei)零，特(te)別(bie)適(shi)合(he)于劇毒介質(zhi)(zhi)或不允許污(wu)染介質(zhi)(zhi)的閥(fa)節。流路(lu)簡單(dan)，阻力(li)小(xiao)(xiao)，額(e)定流量(liang)系數比同口徑單(dan)座，套筒調節閥(fa)大(da)。
氣動薄膜隔膜調節閥零件材料
主要零件材(cai)料(liao)： 閥體：HT200，ZG230~450或上述材(cai)質(zhi)襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯(chen)里材質及適用范圍(wei)
|
閥體襯里 |
使用溫度（℃） |
適用介質 |
|
無襯里 |
-10~+175 |
適用于非腐(fu)蝕(shi)性介質 |
|
軟(ruan)橡膠(jiao) |
-10~+85 |
有很好的耐磨性能，適用(yong)于水泥、粘土、煤(mei)塵、干燥化肥(fei)等 |
|
硬(ying)橡膠 |
-10~+85 |
適(shi)用于(yu)無(wu)機械(xie)、鹽類(lei)、鹽酸(suan)、鍍金屬溶(rong)液、軟(ruan)水、氯(lv)化物(wu)、氯(lv)氣等(deng) |
|
氯丁膠 |
-10~+105 |
適用(yong)于動物油、植(zhi)物油和潤滑油，PH值變(bian)化(hua)范圍很大的(de)腐蝕性(xing)泥(ni)漿(jiang)。抗(kang)磨損性(xing)能良(liang)好 |
|
丁荃膠(jiao) |
-10~+120 |
防腐(fu)性能(neng)和耐磨性能(neng)良好，對大(da)部(bu)分無機酸(suan)和酸(suan)性灰漿的耐蝕(shi)性最好 |
|
搪瓷 |
-10~+175 |
適用于溫無機酸、氧化酸、鹵素、醇類(lei)、酯類(lei)等(deng)化合物 |
|
氟46 |
-10~+190 |
適用于硫(liu)酸(suan)、鹽酸(suan)、氫氧化鈉(na)等(deng)強腐(fu)蝕介質 |
氣動薄(bo)膜(mo)隔(ge)膜(mo)調節(jie)閥隔(ge)膜(mo)材質及(ji)適(shi)用范圍(wei)
|
隔膜材(cai)質 |
使用溫(wen)度(du)（℃） |
適用介質 |
|
丁(ding)荃膠(jiao)（B級） |
-40~+100 |
大部(bu)分無機酸(suan)如：硫酸(suan)、氫氟酸(suan)、磷酸(suan)等(deng)適用(yong)，耐蝕性好，同時而各(ge)種(zhong)堿和(he)鹽類 |
|
天(tian)然膠（Q級） |
-50~+100 |
主(zhu)要用于凈化水(shui)、無機鹽和烯的礦物酸介質 |
|
聚(ju)四氟(fu)乙烯 |
-10~+150 |
極優的化學(xue)穩定性、耐強酸(suan)、濃堿、強氧化劑(ji)的腐蝕(shi) |
氣動薄膜隔膜調節閥主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量(liang)系數(shu)Kv |
無襯里(li) |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有襯(chen)里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 |
|
|
額定行程L（mm） |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
|
膜(mo)片有效面(mian)積(ji)Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
||||||||
|
活(huo)塞直(zhi)徑(mm) |
100 |
125 |
160 |
250 |
||||||||
|
公稱壓力PN(MPa) |
0.6 1.0 |
|||||||||||
|
固有流量特性 |
近似(si)等百分 |
|||||||||||
|
工作溫度（℃） |
≤150 |
|||||||||||
|
信號范圍Pr(KPa) |
20~100、40~200、400~600 |
|||||||||||
|
允(yun)許泄漏(lou)量 |
在允許壓差范圍內(nei)泄(xie)漏量為零 |
|||||||||||
表中所列執行機構為標(biao)準配置，可根據工(gong)藝(yi)要求選配。
氣動薄膜隔膜調節閥安裝事項
法蘭標準：鑄鐵法蘭按(an)GB4216-84
鑄鋼法蘭按GB9113-88
法蘭密封面型式：凸面
執行機構氣信(xin)號接頭(tou)：內螺紋M16×1.5
結構長度：GB12221-89
閥(fa)體法(fa)蘭端面距及法(fa)蘭標(biao)準(zhun)也可按用戶指定標(biao)準(zhun)制造 如(ru)：ANSI、JIS、DIN等標(biao)準(zhun)
調節閥訂貨須知
用戶的(de)(de)(de)訂貨時需(xu)提(ti)供調節閥(fa)介質,調節閥(fa)閥(fa)前壓(ya)(ya)(ya)力(li),閥(fa)后設定壓(ya)(ya)(ya)力(li),最(zui)大(da)(da)流量/每(mei)小時,壓(ya)(ya)(ya)差/流量對應比(bi),確定閥(fa)門尺寸(cun)/連接方式標準最(zui)大(da)(da)行程開(kai)啟行程流量調節比(bi)壓(ya)(ya)(ya)力(li)波動（精(jing)度(du)）壓(ya)(ya)(ya)力(li)/溫度(du)對應比(bi),最(zui)大(da)(da)耐溫,閥(fa)體材質開(kai)關(guan)狀(zhuang)態（通斷(duan)電）,壓(ya)(ya)(ya)力(li)等(deng)級(ji),內(nei)泄(xie)漏率內(nei)部(bu)閥(fa)體結構/調節閥(fa)工(gong)作原理/調節閥(fa)安裝(zhuang)說明等(deng)相關(guan)技(ji)術資料當(dang)使用的(de)(de)(de)場合(he)非常重要或環境比(bi)較復雜(za)時,請您(nin)(nin)(nin)盡(jin)量提(ti)供設計(ji)圖紙(zhi)和詳(xiang)細參數(shu),由我們的(de)(de)(de)三(san)精(jing)閥(fa)門公(gong)司專家(jia)為(wei)您(nin)(nin)(nin)審(shen)核把(ba)關(guan)感謝您(nin)(nin)(nin)訪問我們的(de)(de)(de)網站(zhan)【//www.kuston.cn三(san)精(jing)閥(fa)門公(gong)司】如有任何疑(yi)問.您(nin)(nin)(nin)可以致電給(gei)我們,我們一定會盡(jin)心盡(jin)力(li)為(wei)您(nin)(nin)(nin)提(ti)供優質的(de)(de)(de)服務。
