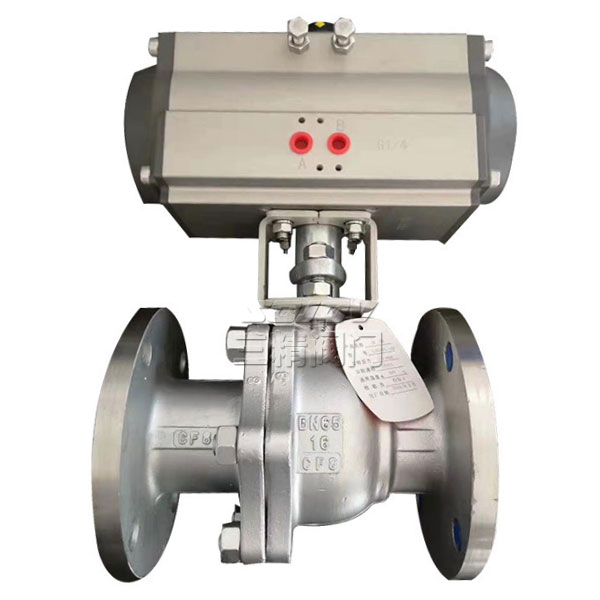

Q641F不銹鋼氣動球閥
Q641F氣動球閥(fa)是(shi)一種(zhong)轉角為90°的(de)旋轉類閥(fa)門(men),密封性能優良(liang),流(liu)量系(xi)數大,流(liu)阻系(xi)數小(xiao),結構(gou)簡單,使用(yong)(yong)壽命(ming)長,便于維修(xiu)。配(pei)用(yong)(yong)的(de)執行機構(gou)是(shi)引進(jin)國外先(xian)進(jin)技術生產的(de)Bray系(xi)列氣缸式執行機構(gou),球閥(fa)分單作用(yong)(yong)和雙作用(yong)(yong)兩種(zhong)型(xing)號。
產品(pin)廣泛應用(yong)于化工、石油(you)、輕紡、電力、食品(pin)制藥、制冷、造紙(zhi)行業(ye)的(de)系統控制。
氣動球閥(fa)產品介紹：
|
氣(qi)動球閥(fa)型(xing)號：Q641F Q641H |
氣動球閥 通徑：15MM-250MM |
氣(qi)動使(shi)用壓力：1.6MPA -10MPA |
|
氣動球閥 連接(jie)方(fang)式：法蘭連接(jie) |
氣動球閥 操作(zuo)操作(zuo)操作(zuo)方式：電動 |
氣動主要功能：起開關作用 |
|
氣(qi)動(dong)球閥使(shi)用介質：水.油品.蒸汽(qi) |
氣動(dong)球閥材質：鑄鋼.不(bu)銹鋼 |
氣(qi)動(dong)標(biao)準(zhun)：機械(xie)部(bu)標(biao)準(zhun)或定做非標(biao) |
氣動球閥概述：
Q641F氣動(dong)O型球閥是一(yi)種轉角(jiao)為90°的旋轉類(lei)閥門(men),密封性能優良,流量系(xi)數大,流阻系(xi)數小,結(jie)構簡單,使用(yong)壽命長,便于維修(xiu)。配(pei)用(yong)的執行機(ji)(ji)構是引進國(guo)外先進技術生(sheng)產(chan)的Bray系(xi)列(lie)氣缸式執行機(ji)(ji)構,球閥分單作用(yong)和雙作用(yong)兩種型號。
產(chan)品廣(guang)泛應用于化工、石(shi)油、輕紡、電(dian)力、食品制藥、制冷、造紙(zhi)行(xing)業的系統控制。
氣動球閥性能參數:
| 公稱通徑DN(mm) | DN15～DN400 |
| 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 介質溫度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0 符合ANSIB16.104 5級標準 |
| 球體轉角 | 90° |
| 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
| 防爆級組 | dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
| 電磁閥電源 | 220VAC、24VDC |
| 氣源壓力 MPa | 0.4～0.7MPa |
| 固有可調比 R | 100:1 |
氣動球閥流量特性Kv值:
|
公稱通徑 (DN) |
不同開度角下的Kv值 | ||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
| 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
| 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
氣動球閥 主要外形尺寸:
| 公稱通徑DN(mm) | 尺寸(mm) | 執行器型號 | ||||||
| L | D | D1 | D2 | b | f | Z-Φd | ||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |
一、①氣(qi)動球閥(fa)名稱與型號②氣(qi)動球閥(fa)口徑(jing)③氣(qi)動球閥(fa)是否帶附件以便我(wo)們的為您正確(que)選型④氣(qi)動球閥(fa)的使(shi)用壓力⑤
氣動球閥的(de)使用介質(zhi)的(de)溫度(du)。
二(er)、若已經(jing)由設計單位(wei)選定三(san)精閥(fa)門公司(si)的氣(qi)動(dong)球閥(fa)型(xing)(xing)號(hao)，請(qing)按氣(qi)動(dong)球閥(fa)型(xing)(xing)號(hao)直接(jie)向我司(si)銷(xiao)售部(bu)訂(ding)購。
三、當使用(yong)的場(chang)合非常(chang)重(zhong)要或環境比較復(fu)雜時,請您盡(jin)量提供(gong)設(she)計(ji)圖紙(zhi)和詳(xiang)細參數，由(you)我們的三精(jing)閥門公司專家為您審核把關。
感謝您訪問我們的網(wang)站(zhan)【//www.kuston.cn三精(jing)閥(fa)門(men)公司(si)】如有任何疑(yi)問.您可以致電給(gei)我們,我們一(yi)定會盡(jin)心盡(jin)力(li)為(wei)您提供優質的服務。
三精閥門售后服務承諾
對于貴公司在三(san)精(jing)閥門訂購閥門產品，我廠在售(shou)后服務方面作如下承(cheng)諾：
一、我公司對產品質(zhi)(zhi)量實行(xing)三包(bao)，即：包(bao)質(zhi)(zhi)、包(bao)換、保修；
二(er)、合(he)同簽訂后(hou)，保證保質、保量，按時交(jiao)貨；
三(san)、本公(gong)司確保所提(ti)供閥(fa)門(men)產品達(da)到合同指標
四(si)、對于需方的技術咨(zi)詢，隨時給予解答(da)；
五、在交(jiao)付(fu)設備時，本廠向需方交(jiao)付(fu)以下資料：發貨清單、產(chan)品合格證、產(chan)品樣(yang)本、產(chan)品使用說明書、技術資料；
當接到(dao)用戶(hu)反應質量問題(ti)的信函或(huo)電話后，保證24小時(shi)內作出(chu)答復最快(kuai)解決問題(ti)。
