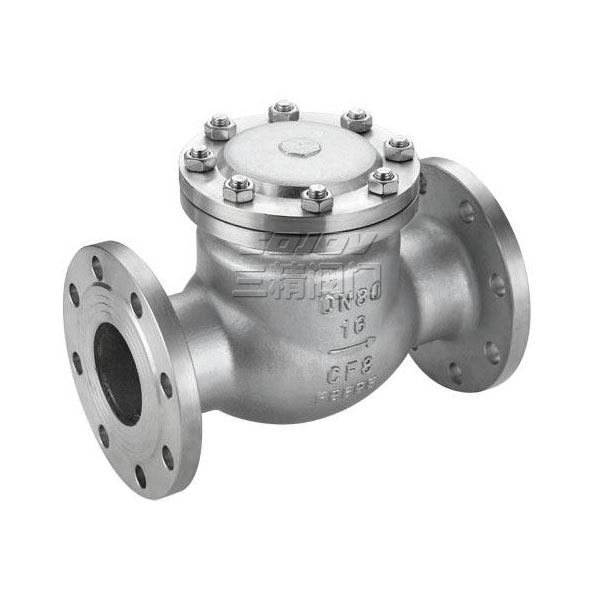

H44W不銹鋼旋啟式止回閥
品牌：三精閥(fa)門
型號(hao)：H44H
公稱通徑：40MM-500MM
使(shi)用壓力：1.6MPA -10MPA
連接方式：法蘭連接
形(xing)式：自動(dong)
主要功能：防止介質(zhi)回流
使用(yong)介質：水 油品 蒸汽
材質： 鑄鋼 不銹鋼
標(biao)準：機械部(bu)標(biao)準或(huo)定做非標(biao)
旋啟式止回閥參數
|
旋(xuan)啟式(shi)止回(hui)閥型(xing)號：H44H |
旋啟(qi)式止回閥 公稱通徑(jing)：40MM-500MM |
旋啟式(shi)止回閥使用壓力：1.6MPA -10MPA |
|
旋(xuan)啟式止回閥 連(lian)接方式：法蘭連(lian)接 |
旋啟式止回閥 形式：自動(dong) |
旋(xuan)啟式止回(hui)閥 主要功能(neng)：防止介質回(hui)流 |
|
旋(xuan)啟式(shi)止回閥 使用介質：水 油品 蒸(zheng)汽(qi) |
旋啟式止回閥 材(cai)質： 鑄鋼 不銹鋼 |
旋(xuan)啟式止回(hui)閥 標準：機械部標準或定做非標 |
啟(qi)(qi)(qi)閉(bi)件(jian)靠(kao)介(jie)質(zhi)流(liu)(liu)動和(he)力量自行開啟(qi)(qi)(qi)或關閉(bi)，以防止(zhi)(zhi)介(jie)質(zhi)倒流(liu)(liu)的閥(fa)(fa)門(men)叫止(zhi)(zhi)回閥(fa)(fa)。止(zhi)(zhi)回閥(fa)(fa)屬于(yu)(yu)自動閥(fa)(fa)類，主要用于(yu)(yu)介(jie)質(zhi)單向(xiang)流(liu)(liu)動的管睡上(shang)，只允許介(jie)質(zhi)向(xiang)一個方向(xiang)流(liu)(liu)動，以防止(zhi)(zhi)發(fa)生(sheng)事故。止(zhi)(zhi)回閥(fa)(fa)按結構劃分(fen)，可(ke)分(fen)為(wei)升(sheng)降(jiang)式(shi)(shi)(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)、旋(xuan)啟(qi)(qi)(qi)式(shi)(shi)(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)和(he)蝶(die)式(shi)(shi)(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)三(san)種(zhong)。升(sheng)降(jiang)式(shi)(shi)(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)可(ke)分(fen)為(wei)立式(shi)(shi)(shi)(shi)(shi)和(he)臥(wo)式(shi)(shi)(shi)(shi)(shi)兩種(zhong)。旋(xuan)啟(qi)(qi)(qi)式(shi)(shi)(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)分(fen)為(wei)單瓣(ban)式(shi)(shi)(shi)(shi)(shi)、雙瓣(ban)式(shi)(shi)(shi)(shi)(shi)和(he)多(duo)瓣(ban)式(shi)(shi)(shi)(shi)(shi)三(san)種(zhong)。蝶(die)式(shi)(shi)(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)為(wei)直通式(shi)(shi)(shi)(shi)(shi)、以上(shang)幾種(zhong)止(zhi)(zhi)回閥(fa)(fa)在(zai)連接形式(shi)(shi)(shi)(shi)(shi)上(shang)可(ke)分(fen)為(wei)螺紋連接、法蘭連接和(he)焊(han)接三(san)種(zhong)。
旋啟式止回閥用途及特點
H44H/W旋(xuan)啟式止回閥嚴(yan)格按GB12236 標(biao)準設計制(zhi)造，銷(xiao)軸與閥瓣(ban)連(lian)接采(cai)用內裝式結(jie)構(gou)，性能優良，密封更可靠。產(chan)品廣泛(fan)應用于石油、化工、制(zhi)藥、電(dian)力行(xing)業(ye)等各(ge)種(zhong)工況的管路上。 ;
旋啟式止回閥主要性能規范
|
試驗壓力 |
公稱壓力（MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
閥體材料(liao) |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作溫度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
適用介質 |
水、蒸(zheng)汽、油品 |
硝酸類 |
醋酸類 |
水(shui)、蒸汽 |
水、蒸汽 |
旋啟式止回閥執行標準
設(she)計制造：GB12236 結(jie)構長度(du)：GB12221 連(lian)接法蘭：JB/T79-1994 試驗與檢驗：JB/T9092-1999
旋啟式止回閥主要連接尺寸
|
公稱(cheng)通徑(jing) |
PN1.6/2.5MPa |
PN4.0MPa |
PN6.4/10.0MPa |
|||||
|
L |
H |
L |
H |
L |
H |
|||
|
系(xi)列1 |
系列2 |
系(xi)列1 |
系列(lie)2 |
|||||
|
DN40 |
200 |
200 |
130 |
200 |
200 |
130 |
260 |
160 |
|
DN50 |
230 |
230 |
135 |
230 |
230 |
135 |
300 |
170 |
|
DN65 |
290 |
290 |
145 |
290 |
290 |
145 |
340 |
180 |
|
DN80 |
310 |
310 |
175 |
310 |
310 |
175 |
380 |
245 |
|
DN100 |
350 |
350 |
200 |
350 |
350 |
200 |
430 |
290 |
|
DN125 |
400 |
400 |
255 |
400 |
400 |
255 |
500 |
320 |
|
DN150 |
480 |
480 |
320 |
480 |
480 |
320 |
550 |
360 |
|
DN200 |
495 |
550 |
380 |
533 |
550 |
380 |
650 |
430 |
|
DN250 |
622 |
650 |
440 |
622 |
650 |
440 |
775 |
505 |
|
DN300 |
698 |
750 |
480 |
711 |
750 |
520 |
900 |
555 |
|
DN350 |
787 |
850 |
530 |
838 |
850 |
540 |
1025 |
595 |
|
DN400 |
864 |
950 |
560 |
864 |
950 |
590 |
1150 |
680 |
|
DN450 |
978 |
1050 |
620 |
978 |
1050 |
650 |
1275 |
780 |
|
DN500 |
978 |
1150 |
655 |
978 |
1150 |
720 |
1400 |
970 |
