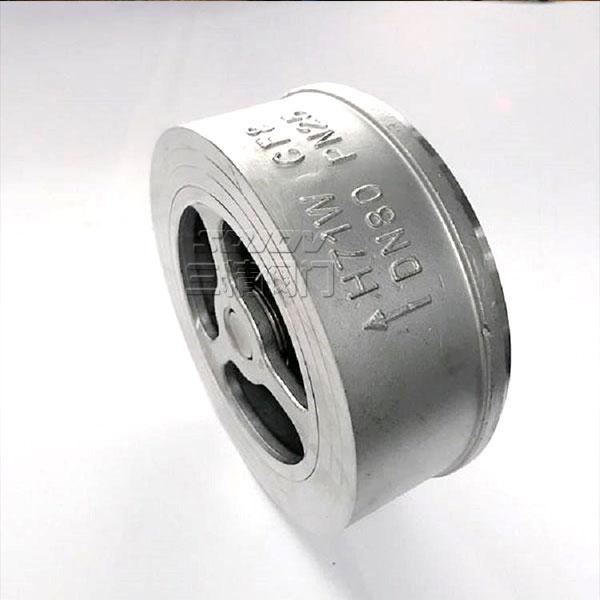

H71W不銹鋼對夾式止回閥
型號：H71H
公稱通(tong)徑：15MM-200MM
使用壓力(li)：1.6MPA -10MPA
連接方式：對夾式
形(xing)式：自動
主要功能：防(fang)止介質回流
使(shi)用介(jie)質：水 油品 蒸汽
材質： 鑄鋼 不銹鋼
標(biao)準：機(ji)械部標(biao)準或定(ding)做非(fei)標(biao)
對夾升降式止回閥規格型號
|
對夾式止(zhi)回閥型(xing)號：H71H |
對夾(jia)式止(zhi)回閥(fa)公稱通徑：15MM-200MM |
對夾式止(zhi)回(hui)閥 使用壓力：1.6MPA -10MPA |
|
對夾(jia)式(shi)止回閥連接方(fang)式(shi)：對夾(jia)式(shi) |
對夾式止(zhi)回閥(fa)形式：自動 |
對夾式(shi)止回閥 主要功能：防(fang)止介質回流 |
|
對夾式止回閥使(shi)用介質：水 油品 蒸(zheng)汽 |
對夾式止回閥 材質： 鑄(zhu)鋼(gang) 不銹鋼(gang) |
對夾(jia)式止回(hui)閥標(biao)準(zhun)：機械(xie)部標(biao)準(zhun)或(huo)定做非標(biao) |
對夾式止回閥主要技術參數
|
型號 |
公稱壓力(li)PN(MPa) |
試驗壓力PS(MPa) |
工作溫度(du)(℃) |
適用介質 |
|
|
殼體(ti) |
密封(feng) |
||||
|
SH71W-16P |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸體、油品等 |
|
SH71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
|
SH71W-25H |
≤300 |
||||
|
SH71W-25P |
≤200 |
硝酸等腐蝕性介質 |
|||
|
SH71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水(shui)、蒸體、油品等 |
|
SH71W-40P |
≤200 |
硝酸等腐蝕性介質 |
|||
對夾式止回閥材質表
|
規(gui)格型號 |
閥體 |
閥瓣 |
彈簧 |
|
SH71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
|
SH71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
|
SH71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |

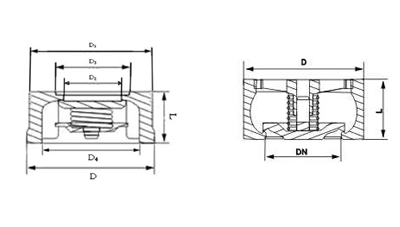

對夾式止回閥規格尺寸表
|
公稱壓力 |
公稱通徑 |
尺寸（mm） |
|||||
|
L |
D1 |
D2 |
D3 |
D4 |
D5 |
||
|
PN1.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
|
|
25 |
22 |
72 |
24 |
35 |
47 |
58 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
|
|
100 |
60 |
162 |
95 |
115 |
132 |
150 |
|
|
125 |
90 |
192 |
110 |
125 |
135 |
- |
|
